TBI SFU08010-4 tbi丝杆尺寸截圆
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFU系列
- 类型:
- 属性: TBI SFU08010-4 tbi丝杆尺寸截圆，-TBI SFU08010-4 tbi丝杆尺寸截圆-TBI SFU08010-4 tbi滚珠丝杠质量 此外，TBI滚珠丝杆还具有结构简单、寿命长、转动平稳等优点。由于其结构简单，制造和安装相对容易，并且能够在一定程度上自动补偿丝杆和导轨之间的误差，提高了工作效率。同时，滚珠丝杆采用高耐磨材料制造，具有较长的使用寿命。而且，滚珠的滚动性能使得传动更加平稳，减少了振动和噪音。 TBI SFU08010-4 tbi丝杆规格型号 TBI滚珠丝杆，是一种高精-TBI SFU08010-4 tbi丝杆尺寸截圆--TBI SFU08010-4 tbi丝杆尺寸截圆-
TBI SFU08010-4 tbi丝杆尺寸截圆 产品参数

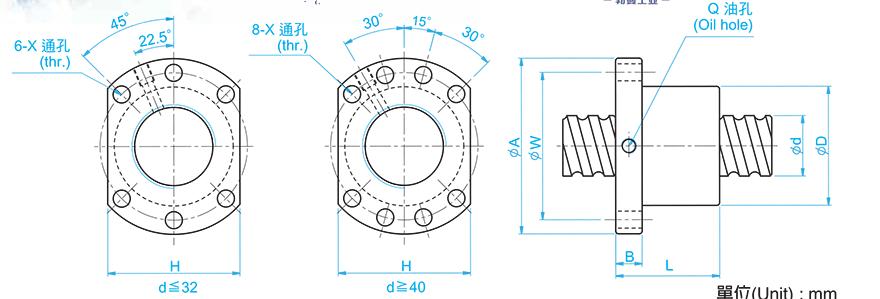

尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 105 |
|
| 法兰直径 | 145 |
|
| 螺母长度 | 98 |
|
| 螺母安装 | PCD | 125 |
| 额定动负载 | CaN | 7346 |
| 额定静负载 | C0aN | 31953 |
| 有效圈数 | 1X4 |
|
| 法兰盘宽度 | 110 |
|
| 法兰安装孔通孔直径 | 13.5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 109 |
TBI SFU08010-4 tbi丝杆尺寸截圆此型号部分数据来源于NSK W5508Z-137SP-C7N14BB NSK丝杠加工
